PPTC協同保護HDMI 1.3接口的方案

2021-08-19 11:08:54 lipscall

        HDMI1.3接口標準把以前HDMI的數據傳送速度提高了一倍，每對差動信號線的數據傳送速度達到3.4Gbps。（相關閱讀：PPTC對變壓器的過熱過流保護方案）



        由于數據傳送速度高，對于信號的傳輸質量、電路板的優良設計極為重要。在3.4Gbps時，在阻抗（TDR）、數據眼圖和遠端的串擾方面，高速接口HDMI1.3設計規范有自己的要求。



        在HDMI設計方面，要把信號的質量和串擾方面的性能都做到最好，是很復雜的，而增加ESD、過電流偵測與保護電路則增大了設計的難度。”

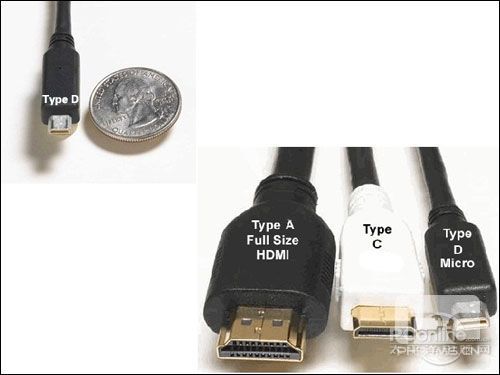

hdmi

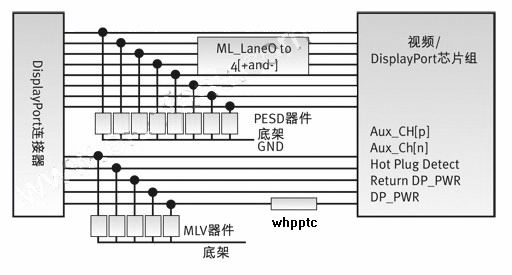

        為此我們設計了過流過溫保護器件JDT FUSE與雙向電壓保護器件的TVS配合，完成HDMI1.3接口的協同保護電路，通過測試，在空氣進行靜電放電測試時為±15kV，接觸測試為±8Kv的要求，它超過了HDMI1.3標準的要求，能夠幫助電子設備制造商加快產品進入市場。



        響應速度為PS級的TVS雙向保護器件放在HDMI連接器的后面，可以幫助工程師達到IEC61000-4-2標準關于ESD保護。（推薦閱讀：安防產品數據接口需要自恢復保險絲做過載保護）



        在使用HDMI的信號源中，例如DVD播放器、機頂盒、計算機以及其他高清晰度信號源，規范要求發送器接口的電源電壓必須有過電流保護，以防止短路或者不正常的大電流對這些產生信號的設備造成損壞。

hdmi-pptc



        JDT FUSE的JDT1812/1210/1206系列應用于+5V電源的過電流保護，供用戶選擇，它使用深受歡迎的JDT FUSE SMD電路保護器件。



        上述方案也可以用于各種終端產品，包括DisplayPort、USBPort、WiMAX和移動電話基站、Esata，以及其他高速數據和模擬接口。
